OXIDE 的 Frequad 系列是一系列连续(CW) 单频深紫外激光器,是将 OXIDE 的波长转换技术、非线性晶体技术和独特的高速精密音圈马达 (VCM) 激光器相结合的成果,从而实现了连续稳定运行。原有的 Frequad 激光器(Frequad-HP、Frequad-M、Frequad-C)已有 20 多年的成功历史,新增加的产品(Frequad-M57、Frequad-W)是该系列的延伸,武汉新特光电是 OXIDE 在中国的指定经销商。
我们一站式供应各种类型的深紫外单频激光器,单频激光器,OXIDE,深紫外激光器,单纵模DUV激光器,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!
OXIDE 的 Frequad 系列是一系列连续(CW) 单频深紫外激光器,是将 OXIDE 的波长转换技术、非线性晶体技术和独特的高速精密音圈马达 (VCM) 激光器相结合的成果,从而实现了连续稳定运行。原有的 Frequad 激光器(Frequad-HP、Frequad-M、Frequad-C)已有 20 多年的成功历史,新增加的产品(Frequad-M57、Frequad-W)是该系列的延伸,武汉新特光电是 OXIDE 在中国的指定经销商。

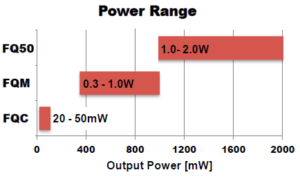

266nm连续激光器是日本Oxide公司在激光器领域的产品里的主打系列,它的特点是具有世界最宽的输出功率范围20mW-2W,分为三种型号:Frequad-HP,Frequad-M,Frequad-C。266nm连续激光器可以说是该公司二十多年来激光器发展水平的体现,其采用纯度超高的BBO晶体,产生的激光具有高光束质量(M2<1.2)和高稳定性(1W下可连续工作3000小时),适合客户用于拉曼光谱,半导体检测等紫外光应用。
主要特点
使用超高纯度BBO晶体:OXIDE专有BBO晶体的卓越品质使该系统作为一个设备在0.3-1W的输出功率下运行了3000多个小时。由于晶体退化最小,高光束质量保证了长时间的稳定运行。
应用精密的伺服锁定技术: 独特的高速、高精度音圈电机(VCM)伺服执行器驱动激光器稳定的CW运行。
功耗极低: 高效的波长转换激光系统能够实现低于340W的极低功耗操作。
典型应用
拉曼光谱
半导体检测
光致发光
光纤布拉格光
磁盘控制
技术参数
系列 | Frequad-HP | Frequad-M | Frequad-C |
型号 | FQ50-20/-10 | FQM-20/-10/-07/-05/-03 | FQC-50/-20 |

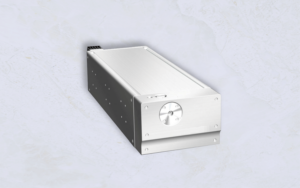

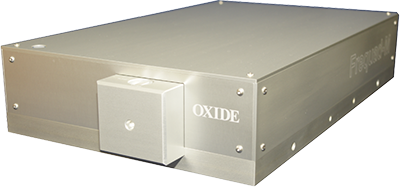

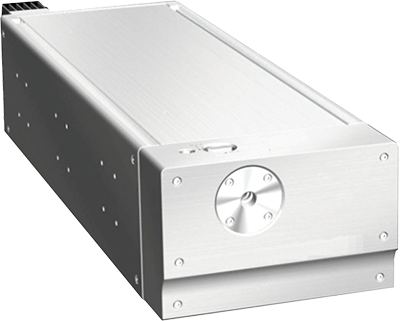

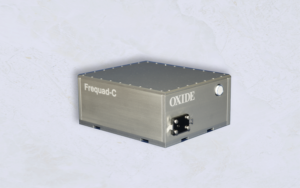

图片 | ![]() | ![]() | ![]() |
波长 | 266nm | 266nm | 266nm |
输出功率 | 2.0 / 1.0W | 2.0 / 1.0 / 0.7 / 0.5 / 0.3W | 50 / 20mW |
线宽 | <0.005pm | <0.005pm | <0.005pm |
功率稳定性 | < +/-1 %/8 hrs | < +/-1 %/8 hrs | < +/-3 %/8 hrs |
消光比 | >100:1 | >100:1 | >100:1 |
光束质量 | TEM00, M2 < 1.2 | TEM00, M2 < 1.2 | TEM00, M2 < 1.3 |
偏振 | 垂直、线性 | 垂直、线性 | 垂直、线性 |
光束直径 | 3mm ± 0.3mm | 3mm ± 0.3mm | 0.8mm ± 0.2mm |
光束发散角(1/e2) | <0.2mrad | <0.2mrad | <0.4mrad |
工作电源 | AC100-240V, 50/60Hz | AC100-240V, 50/60Hz | AC100-240V, 50/60Hz |
功耗 | <300W | <340W (<400W for 2W model) | <70W |
冷却 | 风冷 | 水冷 | 风冷 |
尺寸 | 240 x 840 x 160mm | 350 x 590 x 124mm | 153 x 202 x 79mm |
257.5nm连续激光器(Frequad-M57)是连续(CW)单频深紫外激光器,是OXIDE波长转换技术和非线性晶体技术相结合的产物。传承日本OXIDE品牌深厚的技术底蕴与严格的制作工艺,能够保证产品的优异性能以及优秀品质。其输出功率覆盖区间0.3w-1w,可适配多种激光能量需求;光束质量良好,光束质量因子 M²<1.2,能量高度汇聚,光斑均匀精准,可应用于精细加工、科学研究等范畴。运行时,因为优异的性能,需要为其配置水冷装置,确保设备在各种工作环境下仍可以保证稳定输出。由于其波长与气体激光器氩离子激光器的二次谐波(SHG)相同,专为现有气体激光器用户或该波长的新用户设计,不易操作和维护。它不仅稳定,而且高度可靠。因此,当应用于光刻设备、检测工具和现场流量计时,它可以做到降低维护频率和运行成本。它基于Frequad系列(Frequad HP、Frequad-M、Frequad-C)成功的基础上,应用了OXIDE的全部核心技术。作为具有266nm深紫外(DUV)波长的连续(CW)单频波长转换激光器已有20多年的历史.
主要特点
使用超高纯度BBO晶体:OXIDE专有BBO晶体的卓越品质使该系统作为一个设备在0.3-1W的输出功率下运行了3000多个小时。由于晶体退化最小,高光束质量保证了长时间的稳定运行。
应用精密的伺服锁定技术: 独特的高速、高精度音圈电机(VCM)伺服执行器驱动激光器稳定的CW运行。
功耗极低: 高效的波长转换激光系统能够实现低于340W的极低功耗操作。
典型应用
半导体检测和光刻设备
拉曼光谱、光电子能谱
光致发光
磁盘主控
光纤布拉格光栅制造
生物技术
技术参数
波长 | 257.5nm |
输出功率 | 1.0, 0.7, 0.5, 0.3W |
线宽 | <0.005pm |
消光比 | >100:1 |
光束质量 | TEM00, M2 < 1.3 |
偏振 | 垂直、线性 |
电源 | AC100-240V, 50/60Hz |
电耗 | <340W |
冷却 | 水冷 |
尺寸 | 350 x 590 x 124mm |
Frequad-W系列的213nm连续激光器是连续单频深紫外激光器,是OXIDE波长转换技术和非线性晶体技术相结合的产物。它在我们的连续激光器中波长最短,不仅适用于光电子能谱等科学技术应用,而且由于其高可靠性,也适用于工业应用。Frequad-W系列213nm连续激光器提供10mw和20mw两种功率,光束质量良好,光斑圆且能量匀,可以满足绝大部分激光实验以及激光加工的光束质量要求。其激光偏振态为垂直偏振且线性,电耗<300W,运行噪声极低,保障运行稳定。因为低输出功率的特性使其无需搭配水冷装置使用,降低使用成本的同时,在各种使用场景也将更加便捷。
主要特点
使用超高纯度BBO晶体:OXIDE专有BBO晶体的卓越品质使该系统作为一个设备在0.3-1W的输出功率下运行了3000多个小时。由于晶体退化最小,高光束质量保证了长时间的稳定运行。
应用精密的伺服锁定技术: 独特的高速、高精度音圈电机(VCM)伺服执行器驱动激光器稳定的CW运行。
功耗极低: 高效的波长转换激光系统能够实现低于340W的极低功耗操作。
典型应用
半导体检测和光刻设备
拉曼光谱、光电子光谱
光致发光
磁盘主控
生物技术
技术参数
波长 | 213nm |
输出功率 | 20mW, 10mW |
线宽 | <0.005pm |
消光比 | >100:1 |
光束质量 | TEM00 |
偏振 | 垂直、线性 |
电源 | AC100-240V, 50/60Hz |
电耗 | <300W |
冷却 | 风冷 |
尺寸 | 240 x 840 x 160mm |
典型应用
半导体检测
光致发光分析
紫外拉曼光谱
技术参数
波长 | 236.5nm |
功率输出 | 10mW |
线宽 | <0.005pm |
消光比 | >100:1 |
光束质量 | TEM00, M2 < 1.3 |
偏振 | 垂直、线性 |
电源 | AC100-240V, 50/60Hz |
电耗 | <340W |
冷却 | 无水冷、无风冷 |
尺寸 | TBC |
